Ola...
 Hoje vou mostrar um tutorial de arco,  e vou mostrar fotos de alguns personagens que usam arcos,  Seguindo de um Tutorial explicativo, espero que gostem....

Gaviao Arqueiro




Também Tem um tutorial vídeo  aqui,


Arqueiro Verde

Brave - Merida

Entre Outros...

Arcos de PVC, normalmente são melhores para quem esta começando com os arcos, pois são relativamente fáceis de fazer e dá pra ter uma boa diversão e passa tempo.

Materiais necessários

• 2 canos AQUATHERM (cano de água quente) ou 3 canos para aumentar a potência todos com 1,5
metros (o cano marrom de aguá fria depois de um tempo perde a força!)
• Linha de sapateiro;
• Serra de arco (cegueta);
• Furadeira com broca;
• Fita isolante;
• Punho de bicicleta, de espuma adere melhor ao cano;
• Cola tipo “Superbonder”;
• Spray, cor de sua preferência; (opcional)


Mãos a obra

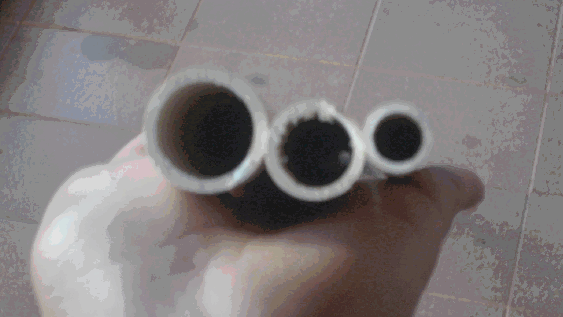

                                                       3 canos:

                                           Cada cano e seu respectivo diâmetro EXTERNO:


Diâmetro externo: 2,8cm; 2,2cm; 1,4cm;


O cano do meio, na figura acima, entrou muito facilmente no primeiro. Para que entrasse com mais dificuldade foi necessário revesti-lo externamente com fita isolante. Para evitar desperdício (na minha opinião...) e não ficar muito grosso o cano, ao invés de enrolar a fita, fiz assim:




Depois disso coloquei um dentro do com certa dificuldade, mas nada que não possa ser vencido com algumas “pancadinhas”, CUIDADO: Se for usar o martelo bata com o lado dele  devagar, para não arrebentar a boca do cano! O cano de dentro tem as paredes pretas por causa da volta da fita isolante.


Em seguida meça 3cm de cada lado onde irá passar a corda. Em alguns tutoriais dizem que apenas um centímetro é suficiente, se quiser, fiquem a vontade!


Depois pegue a furadeira e na marca faça um furo. ATENÇÃO: é muito importante manter o
alinhamento correto dos furos em ambas extremidades, para isso antes de mais nada trace uma linha reta por toda a extensão do cano ela irá te guiar. Veja o exemplo:


Então faça os furos, de ambos os lados, com uma broca não muito grossa:



Em seguida, pegue a serra de arco (cegueta), e serre o local onde a corda irá se encaixar:





Feito isso pegue uma lima, se tiver, ou lixa, e lixe dentro para que não fique áspero destruindo a corda mais rapidamente devido à fricção com os disparos. Depois darei a dica de como resolver esse problema mais facilmente.
Depois de feito isso, confeccionei uma corda, de linha de sapateiro (dica do site toxóphilos). Para colocar a corda você deve arquear utilizando as pernas (não é tão fácil quanto parece
mais você irá dar conta... pratique!):


Com ele arqueado a distância entro o inicio do cano e a corda ficou com 17 cm:


Depois de fazer a corda, coloquei o arco em um suporte que já tinha para ter uma idéia de
potência:


Depois coloquei pesos até que alcançasse a puxada de 28´´(vinte e oito polegadas) que é a
MINHA puxada em outros arcos. Com 20kgs ficou assim:


Passou alguns centímetros das 28´´, porém deu pra ter uma idéia, ficou em aproximadamente 40lbs de POTÊNCIA! Esse passo você não precisa realizar, serve apenas para que você tenha uma idéia da força deste
modelo de arco.

O “descanso” para a flecha

Você pode pegar um pedaço do próprio cano mais largo do arco (ou de outro cano, até do
marrom) com uns três cm, e fazer assim:

O azul é o pedaço do cano, as linhas em vermelho é por onde vc deve passar a cegueta para
que ele fique na forma do vermelho. Já com o cano com a forma do vermelho, ainda falta
cortá-lo assim:

O cano deve ficar com forma de “C” para ser encaixado no outro cano. A forma final pretendida é esta abaixo. Para dobrar o apêndice, basta acender uma vela e colocar o cano
PRÓXIMO do fogo, e vá tentando dobrar com um alicate, cuidado para não deixar queimar
o plástico!

Então agora é só pintar da cor de sua preferência. Espere 1 hora pra secar. Dica: minha
tinta não era de boa qualidade, eu acho, pois qualquer arranhãozinho tirava a tinta. Uma
idéia é “envelopar” o arco com papel contact, ou até fita durex da mais larga.

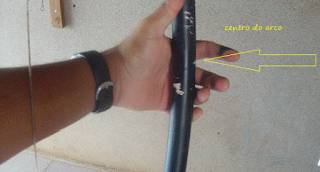

Com o descanso da flecha já no local em que você achar melhor (recomendo montar o arco
com a corda e encontrar uma posição confortável para segurá-lo, no meu caso ficou assim:
a metade exata do arco ficou entre meu dedo indicador e médio quando empunhado o arco
na posição de tiro), veja:




Pegue o punho de bicicleta de espuma e faça um corte longitudinal como mostra abaixo:


É importante que o punho seja colado ao cano, pois na primeira tentativa não colei e o arco
girou na minha mão na hora do disparo, primeiro eu colei depois passei uma fita isolante
para que ele ficasse mais homogêneo na “pegada”:




E por fim, ficou assim:






Pronto em menos de 1 hora você fabricou um arco com aproximadamente 40Lbs, eu
particularmente fiquei muito satisfeito com o projeto dada a facilidade e eficiência da
arma.

Fonte: Kawanamu
